Polarización mediante divisor de tensión III



Tras los cálculos realizados nos queda el siguiente circuito:

Para acabar, podemos construir el circuito con componentes reales montados en una placa "protoboard":

No se dispone de las resistencias 447 𝛀, ni 6500 𝛀, pero sí de la 470 𝛀 y de la 6800 𝛀.

Si realizamos las medidas con el multímetro podremos comprobar los valores de IC y de VCE:

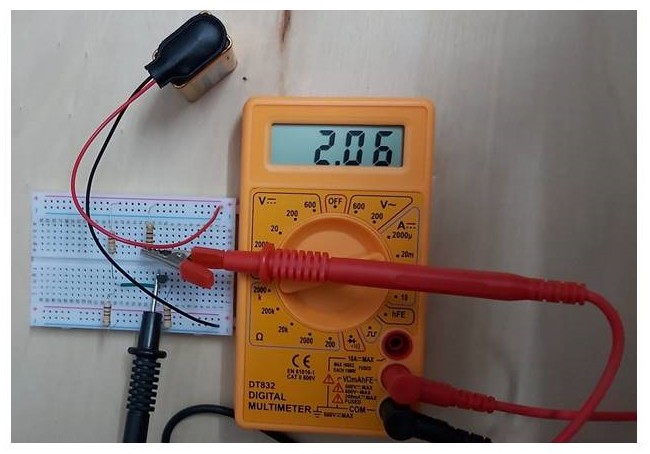

Medida de IC con el multímetro

Medida de VCE con el multímetro
