Análisis gráfico con componente de alterna IV



Resumiendo:

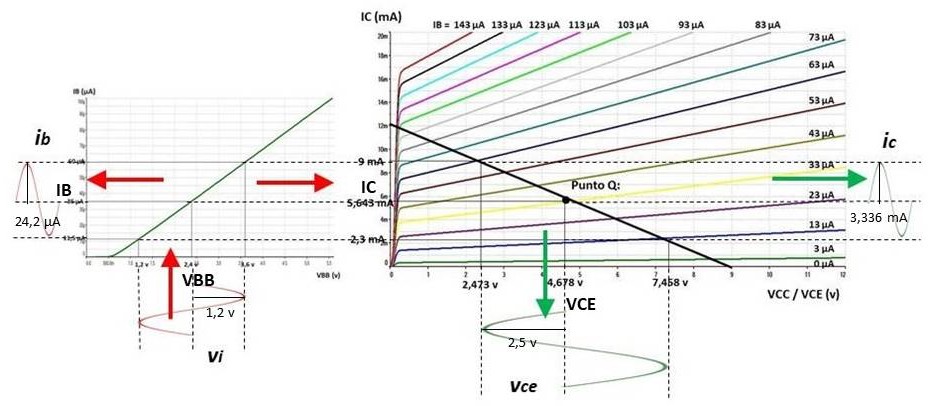

Un voltaje en alterna vi, oscilando entre los 3,6 v de máximo y los 1,2 v de mínimo, superpuesto a un voltaje VBB con 2,4 v de continua, entra en la gráfica en la que se muestra la curva de entrada del 2N2222A para una RB = 48571 𝛀.

Este voltaje en alterna vi, genera una Corriente de Base ib, que oscilará entre + 24,2 𝛍A y - 24,2 𝛍A alrededor de 35,626 𝛍A de IB de continua; esto es, 60 𝛍A de corriente máxima y 11,5 𝛍A de mínima.

La Corriente de base en alterna ib se proyecta sobre la gráfica de curvas de salida del transistor, generando una Corriente de Colector en alterna ic, que oscila entre + 3,336 mA y - 3,336 mA alrededor de los 5,643 mA de IB en continua; esto es, desde los 9 mA hasta los 2,3 mA.

Igualmente, se genera también, un voltaje entre Colector y Emisor vce, que oscila + 2,5 v y - 2,5 v respecto a los 4,678 v de VCE de continua; esto es, desde los 7,458 v máximos hasta los 2,473 v mínimos.
