Ya hemos visto cómo la capacidad y la frecuencia de carga y descarga de un condensador influyen, de manera inversamente proporcional, en la reactancia capacitiva, u oposición del dispositivo al paso de la corriente:

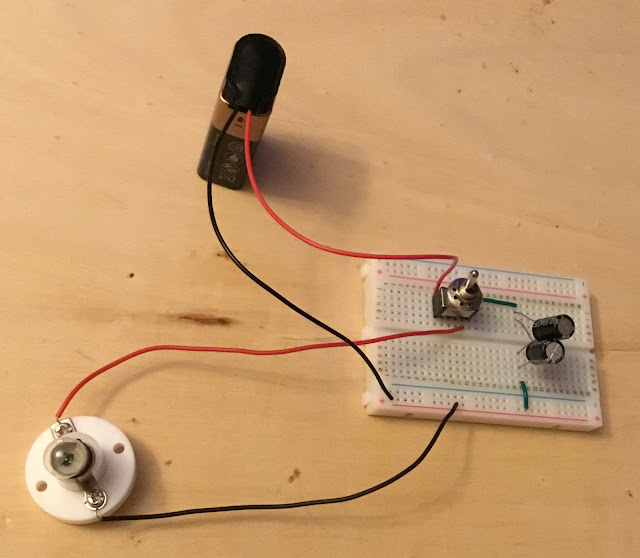

Esto lo podemos ver en un sencillo circuito de componentes reales en el que incluiremos una pila de 9 v, un interruptor conmutador de palanca ON - ON, 2 condensadores de 470 microFaradios en paralelo (940 microFaradios en total) y una lámpara de linterna:
En el simulador hemos añadido una resistencia de 13 𝛀 en serie con la lámpara para aproximarnos lo más posible a la lámpara real, ya que R = V / I , 3,9 v / 0,3 A = 13 𝛀.
El voltaje (3,9 v) y la corriente (0,3 A) máximas son valores ofrecidos por el fabricante de la lámpara de linterna.
Si en vez de 2 condensadores en paralelo, utilizamos uno solo (470 𝛍F) y accionamos lentamente el interruptor conmutador, la lámpara o no se enciende, o lo hace forma muy tenue. Esto es porque con una baja capacidad en el circuito y con una frecuencia de carga y descarga del condensador también baja, la reactancia capacitiva (Xc) u oposición del dispositivo al flujo de la corriente, es alta; y por lo tanto la lámpara no se enciende o lo hace de forma muy tenue.
Por el contrario, si usamos 2 condensadores en paralelo (940 𝛍F) y accionamos más rápidamente el interruptor conmutador, la lámpara emitirá luz de forma más intensa. Esto es debido a que la capacidad alta en el circuito y la frecuencia rápida de carga y descarga del condensador, disminuyen la reactancia capacitiva (Xc), u oposición del dispositivo al flujo de la corriente, por lo que la lámpara se enciende más intensamente.
